Электронный стетоскоп: что это такое и как устроен

18 Sep 2019
369

Стетоскоп – это медицинский прибор для аускультации, то есть выслушивания, прослушивания шумов, исходящих от сердца, сосудов, легких, бронхов или желудочно-кишечного тракта. Это крайней важный прибор для врачей.

Все мы представляем обычный стетоскоп, который выглядит следующим образом: это металлическая «шайба», в которой внутри есть воронка или мембрана, то есть это может быть стетофонендоскоп, когда есть с одной стороны воронка, с другой стороны мембрана. И идет трубка, по которой усиленный через мембрану звук идет и попадает к нам в уши напрямую. Это классический стетоскоп.

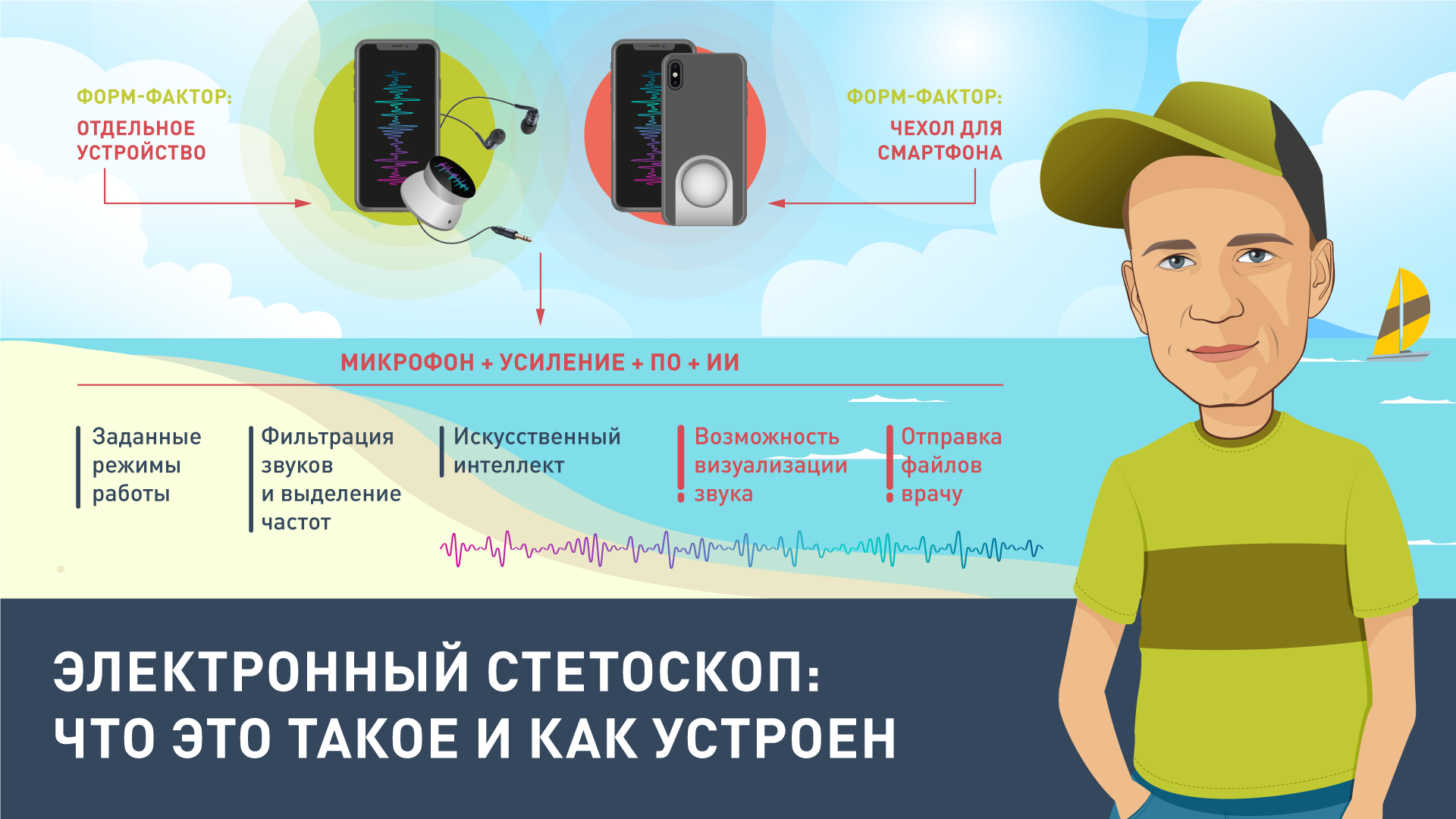

Разработчики медицинских электронных систем подумали: «А почему бы нам не сделать электронный стетоскоп, который будет генерировать звуки в электронном виде с помощью микрофона, и эти звуки уже можно будет обрабатывать, передавать на расстояние или в принципе их сохранять?» И сделали электронный стетоскоп, который имеет разные форм-факторы. Но устройство и смысл всегда один: это электронная начинка, которая лежит в основе, внутри у нее микрофон. Также иногда есть мембрана, которая усиливает звук для этого микрофона, и соответственно этот звук от наших органов попадает внутрь на микрофон. Это основа электронного стетоскопа.

Дальше могут быть разные варианты, разные форм-факторы. Это может быть небольшой стетоскоп в виде шайбы, и пациент может дома слушать свои легкие, сердце – опять же не сам слушать, а консультируясь с врачом. Это может быть стетоскоп большего размера, как старый толстый мобильный телефон, устройство для профессионального использования с кучей разных программ. Это может быть также форм-фактор чехла для смартфона. В таком случае этот стетоскоп, то есть чехол, использует микрофон самого смартфона. В чехле есть специальная камера, которая усиливает звуки, есть мембрана, на которую звук приходит, она его усиливает, и звук поступает на микрофон смартфона, и там уже дальше с помощью программы это все обрабатывается.

В чем очевидные плюсы таких стетоскопов?

  • Первый плюс, который есть у многих стетоскопов – это заданные режимы работы. Для прослушивания разных органов, например, сердца, легких или ЖКТ, подходят разные режимы работы, то есть там исходят разные звуки с разной частотой, с разными помехами. Эти разные режимы работы, настроенные уже первоначально, помогают врачу обрабатывать, сделать фильтрацию звуков, выделенных частот именно для конкретного измерения. Тем самым, выбрав такой режим, мы будем слышать только шумы сердца только в нужной нам громкости, без лишних помех, и как раз это один из плюсов. По сути, это уже немножко обработанный звук, но для медицинской диагностики это не плохо, это очень даже хорошо, потому что мы слышим то, что нам нужно слышать.
  • Второе – это возможность визуализации. Это здорово, когда мы не просто слышим звук, а когда мы его видим. Кто работал в программах для обработки аудио, знает, что звук, любой аудиофайл, выглядит в виде звуковой дорожки с различной амплитудой. И так же может выглядеть, например, биение нашего сердца. Более того, когда врач работает с таким стетоскопом, он может визуализировать все то, что он слышит.
  • Следующий плюс – это искусственный интеллект или система, которая распознает разные звуки, разной степени, разной частоты. Она может нам подсказывать в зависимости от режима и может делать какие-то отметки при отклонении параметров. То есть мы получаем в этом корпусе полноценный инструмент для диагностики, то есть для выслушивания шумов наших органов. Мы слышим, видим, получаем подсказки.

При использовании подобного стетоскопа врач скорее всего привыкнет к нему через некоторое время и не сможет уже работать с обычным, классическим стетоскопом. Пациент может использовать подобное устройство самостоятельно, может получить какие-то первоначальные результаты, выданные программой. И уже дальше обратиться к врачу. Дальше при обращении к врачу можно использовать этот же стетоскоп для удаленной консультации. Это очень здорово, когда пациент сидит на одном конце, врач на другом конце, и они могут общаться, и врач может прослушать в реальном времени пациента. Это просто фантастика!

Стоимость подобных электронных стетоскопов на самом деле довольно невысокая, если брать приборы для домашнего использования, эта стоимость совсем невысокая, порядка, может быть, 100-200 долларов. Если брать профессиональное устройство с множеством разных режимов, то стоимость может доходить до 500 долларов.
