Носимая на коже антенна для передачи данных мониторинга здоровья

28 Apr 2021
41
Прослушать
00:00
00:00
00:00

Ученые из Государственного университета Пенсильвании (США) создали прототип беспроводного носимого на коже передатчика, который может использоваться для удаленного мониторинга состояния здоровья. Описание этого изобретения опубликовано в журнале Materials & Design.

Этот передатчик, который способен передавать данные на расстояние около 90 метров, может быть легко интегрирован с многочисленными компьютерными чипами или сенсорами. Устройство имеет большой потенциал для применения в системах удаленного наблюдения за пациентом и использования в лечебных целях.

Новая система позволяет решить проблему, связанную с гибкостью носимого на коже устройства - когда антенны сжимаются или растягиваются, их резонансная частота изменяется, и они передают радиосигналы на длинах волн, которые могут не соответствовать длинам волн приемников.

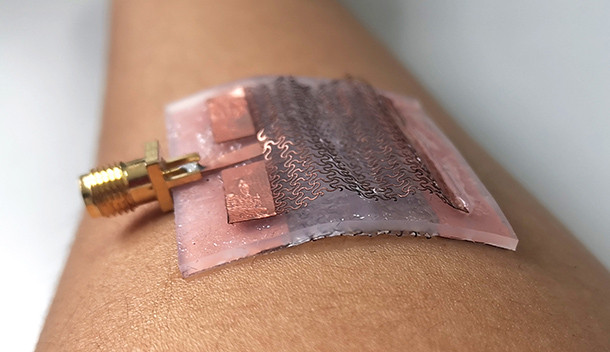

Устройство представляет собой двухслойную систему, нижний слой которой состоит из медной сетки с рисунком перекрывающихся, волнистых линий. Нижний слой касается кожи, а верхний служит излучающим элементом в антенне и создает структурированный процесс, посредством которого сетка антенны растягивается и сжимается, чтобы быть гибкой на коже. Верхний слой при сжатии создает двойную дугу, а при вытягивании растягивается - и перемещается между этими ступенями в упорядоченном порядке. Структурированный процесс, посредством которого антенна сжимает и растягивает дуги, повышает общую гибкость слоя и уменьшает флуктуации резонансной частоты при изменении состояния антенны.

Еще одним приоритетом была энергоэффективность. Нижний сетчатый слой удерживает радиосигналы от взаимодействия с кожей. Это, помимо предотвращения повреждения тканей, позволяет избежать потери энергии, вызванной деградацией сигнала. Способность антенны поддерживать устойчивый радиосигнал также позволяет передатчику собирать энергию из радиоволн, потенциально снижая потребление энергии из внешних источников.
