MEDICA 2019. Функциональный анализ опорно-двигательной системы от компании Diers

22 Jan 2020
73
Прослушать

Среди всех разработок, устройств и технологий, с которыми мы столкнулись на международной выставке MEDICA 2019, ежегодно проходящей в Дюссельдорфе (Германия), ряд представленных систем показался нам очень интересными и ранее незнакомыми. В этой публикации, которая завершает цикл видео-рассказов об этом крупнейшем для медицинской отрасли мероприятии, мы хотим представить одно из таких решений - комплексное решение компании Diers (Германия) для диагностики опорно-двигательного аппарата и мышечной системы человека.

Это решение состоит из нескольких взаимодействующих друг с другом компонентов:

  • DIERS 4D motion - система для динамического измерение состояния позвоночника, позвонков и таза.
  • DIERS leg axis - система для видеоанализа походки для обнаружения и измерения оси ноги.
  • DIERS pedogait - беговая дорожка со встроенными сенсорами давления.

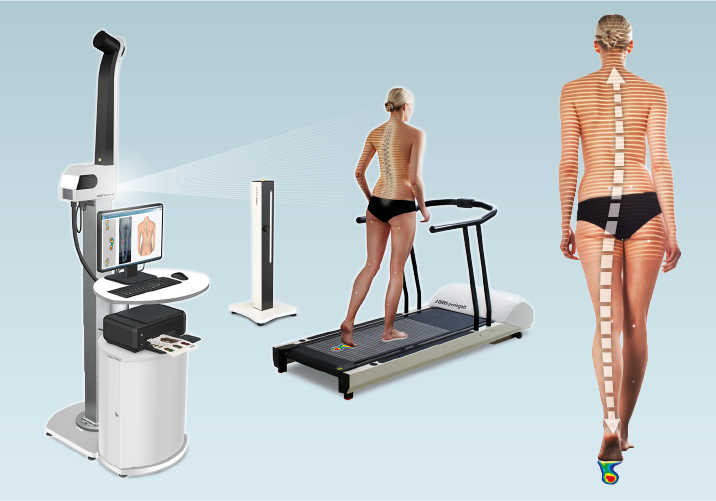

Система DIERS 4D motion является ведущей технологией в области трехмерной топографии позвоночника и анализа его состояния. Впервые появилась возможность визуализировать сложную картину движения позвоночника и таза во время ходьбы, а также отслеживать результаты. Этот технологическое решение базируется на инновационном программном обеспечении и усовершенствованной системе камер.

Это решение позволяет за считанные минуты провести трехмерное обследование позвоночного столба и спины человека без воздействия излучения, выявить все параметры опорно-двигательного аппарата не только в спокойном состоянии, но и в движении, причем бесконтактным путем. При этом вся патология, все проблемы шейного отдела позвоночного столба, спины, таза и осанки можно будет быстро диагностировать.

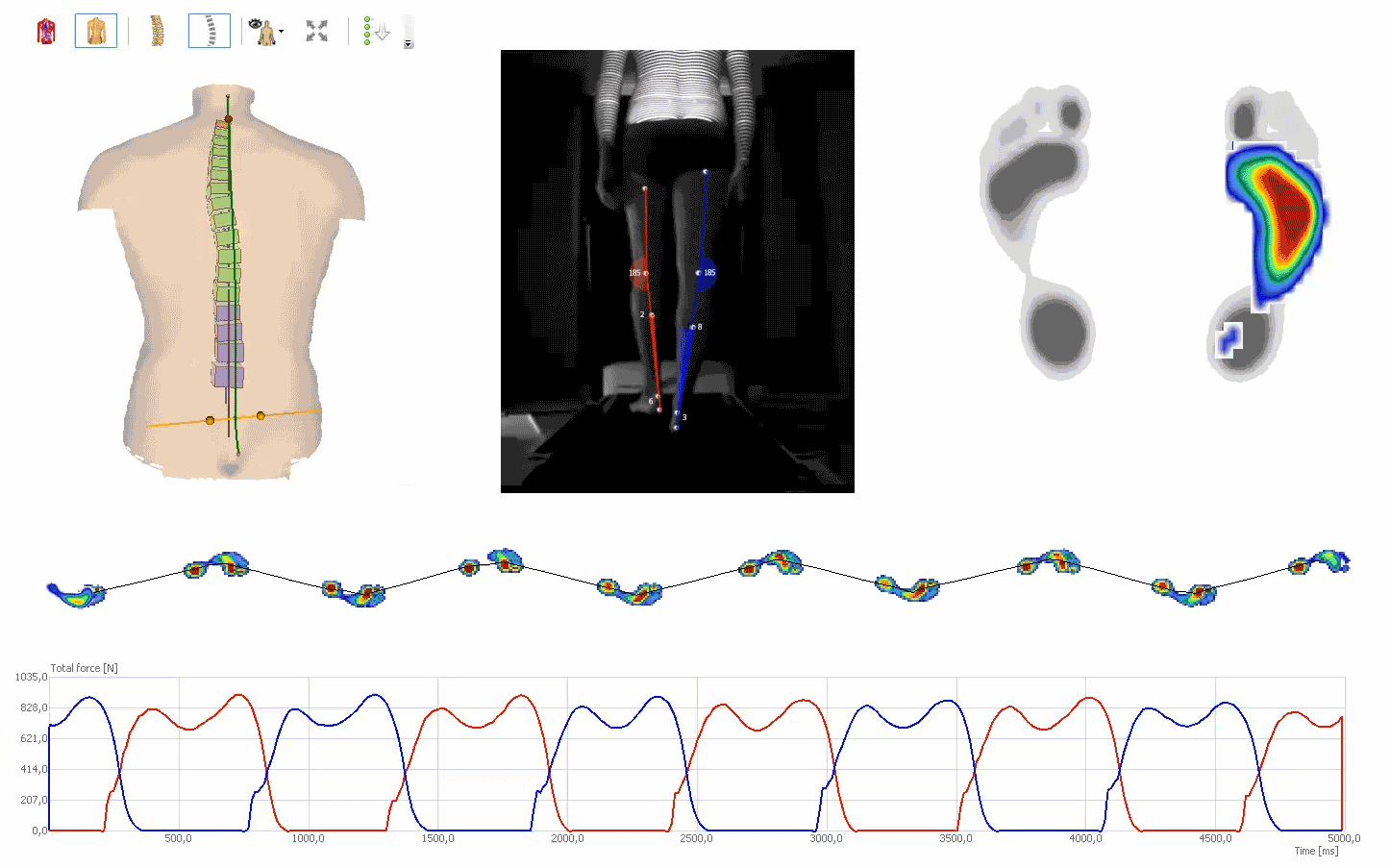

DIERS leg axis работает в качестве дополнения к анализу позвоночника и осанки как модуль для измерения осей ног, который позволяет регистрировать в двухмерной форме геометрию осей ног. Таким образом, при коррекции неправильного положения стоп пользователь получает возможность проверить её влияние на оси ног и позвоночник.

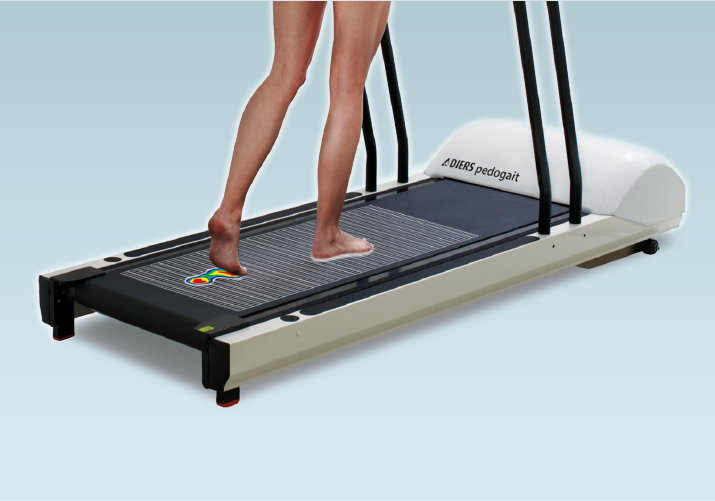

В свою очередь DIERS pedogait делает возможным функциональное воспроизведение силы давления стоп во время ходьбы. тот модуль представляет собой интегрированную измерительную платформу в виде беговой дорожки длиной 1.0 м и 5376 датчиками для точной регистрации значений давления.

Вся система представляет собой решение типа "все-в-одном", отличается компактными размерами и позволяет быстро провести обследование пациента.

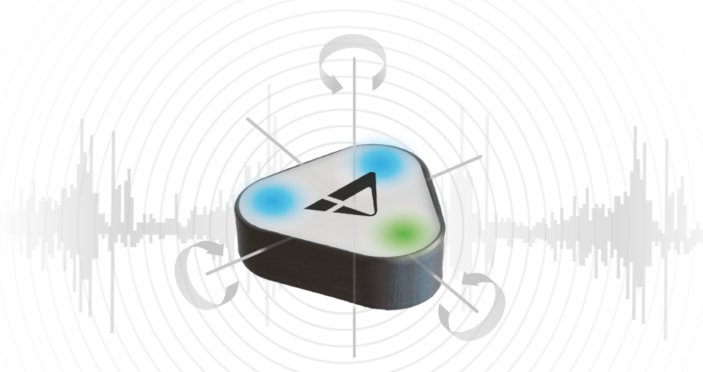

Использование в рамках системы дополнительных миографических сенсоров DIERS I-EMG предоставляет возможность проводить одновременное измерение активности мышц (ЭМГ) и трехмерное измерение процесса движения.

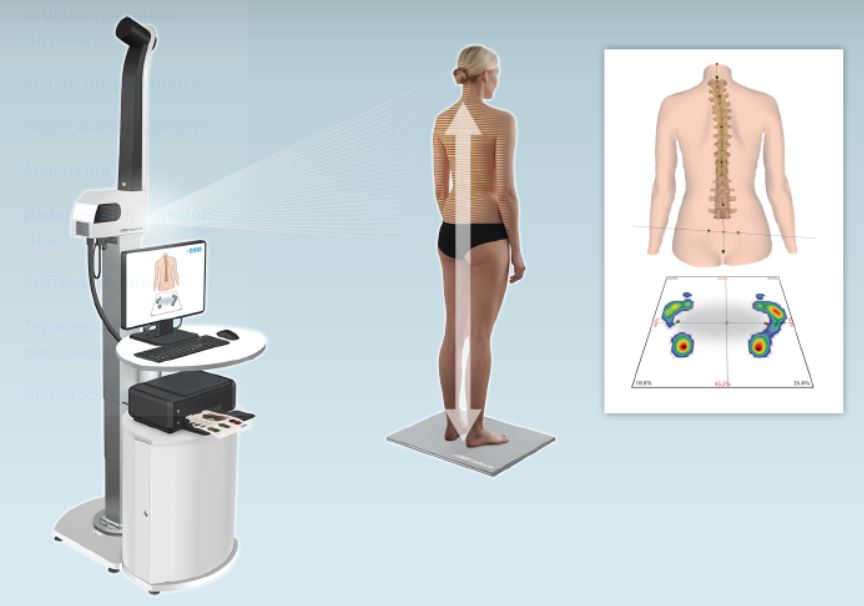

Еще одна система - DIERS 4D posture Lab - предназначена для анализа осанки с головы до ног. Она представляет собой комбинацию двух измерительных модулей - DIERS formetric 4D и DIERS pedoscan - и дает возможность одновременно обследовать форму позвоночника, положение таза, давление стоп и центр давления. Данный синхронизированный тип обследования представляет ценность для оптимального лечения, например, стельками для коррекции осанки.

DIERS formetric 4D обеспечивает трехмерный и четырехмерный (в движении) анализ позвоночника и осанки. Система использует светооптический метод сканирования, основанный на методе видео-растровой стереографии (VRS). Соответственно, система состоит из проектора, проецирующего сетку из линий на спину пациента, которую записывает томограф. Компьютерная программа анализирует кривизну линий и с помощью метода фотограмметрии формирует трёхмерную модель поверхности спины, сравнимую с гипсовой моделью.

Система DIERS pedoscan предназначена для измерения давления стоп в статике и динамике, и предназначена для быстрой и точной фиксации и отображения распределения давления стопы человека во время ходьбы или в положении стоя.

Кроме того, в решении может использоваться дополнительный модуль DIERS cervical spine, предназначенный для трехмерной записи подвижности (амплитуды движений) шейного отдела позвоночника. Измеряются направления движений сгибания, разгибания, бокового сгибания влево и вправо и ротации влево и вправо.

Решения компании Diers могут использоваться для диагностики сколиоза, искривления позвоночника (кифоза), лордоза*, блокады позвоночника, тазового предлежания, расхождения в длине ног и др. Кроме того, эта же система используется для диагностики и лечения асимметрии движения, разработки индивидуальных ортопедических стелек.

Разработки Diers используются для тренировок, физиотерапии и реабилитации пациентов, в том числе и для постоянных корректирующих измерений. Кроме того, решение востребовано в спортивной медицине.

* Лордоз – это состояние позвоночника, при котором отмечается его физиологический или патологический изгиб с выпуклостью впереди.
